Onderdelen
Principe van het drogen
1
KOELCOMPRESSOR
aangedreven door een elektromotor,
gekoeld met koelvloeistof en beschermd
tegen thermische overbelasting.
2
KOELMIDDELCONDENSOR
luchtgekoeld en met een groot
uitwisselingsoppervlak voor een
hoge warmte-uitwisseling.
3
MOTORAANGEDREVEN
VENTILATOR
koelluchtstroom voor de condensor
4
LUCHT-/KOELMIDDELVERDAMPER
met hoge warmte-uitwisseling en
lage lekwaarde.
5
CONDENSSCHEIDER
Hoogrenderend
6
LUCHT-LUCHT WARMTE-
WISSELAAR
met hoge warmte-uitwisseling
en lage belastingverliezen.
7
OMLOOPKLEP VOOR
HETE GASSEN
bestuurt de koelmiddelcapaciteit
onder alle belastingsomstandigheden,
waardoor ijsvorming in het systeem
wordt voorkomen.
8
AUTOMATISCHE LOZING
VAN CONDENS
energiebesparend en zelfregelend,
zodat alleen vocht kan worden
geloosd en verspilling van
kostbare perslucht wordt voorkomen.
9
BEDIENINGSPANEEL
weergave van alle relevante informatie.
1.
Koelvloeistofcompressor
2.
Condensor
3.
Motoraangedren ventilator
4.
Lucht/koelmiddelverdamper
5.
Condenssheider met een
mistfilter
6
.
Lucht/lucht warmtewisselaar
7
.
Koelvloeistofscheider
8.
Maximale drukschakelaar
9.
Serviceventiel
10.
Minimale drukschakelaar
11.
Ventilator drukschakelaar
12.
Hete gassen omloopklep
13.
Koelvloeistoffilter
14.
Capillaire buis
15.
Serviceventiel
16
.
Dauwpuntthermometer
17.
Onzuiverheidverzamelaar
18.
Automatische lozing van condens
19.
PDP indicator
7
2
3
4
5
6
1
9
8

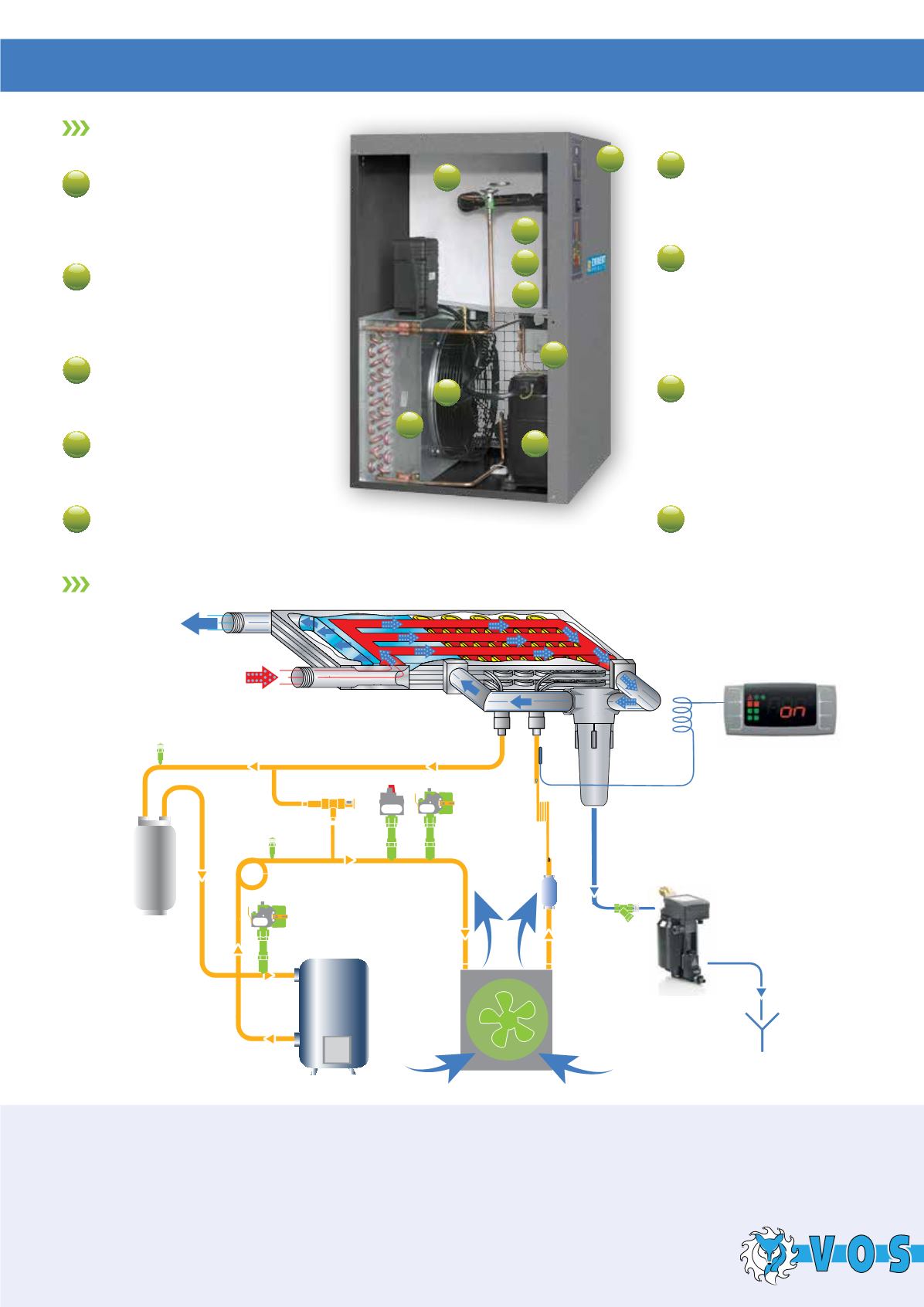

FLOW DIAGRAM VOOR EDD 24000
